油井綜合測試儀
功圖液面綜合測試儀（Ⅰ）

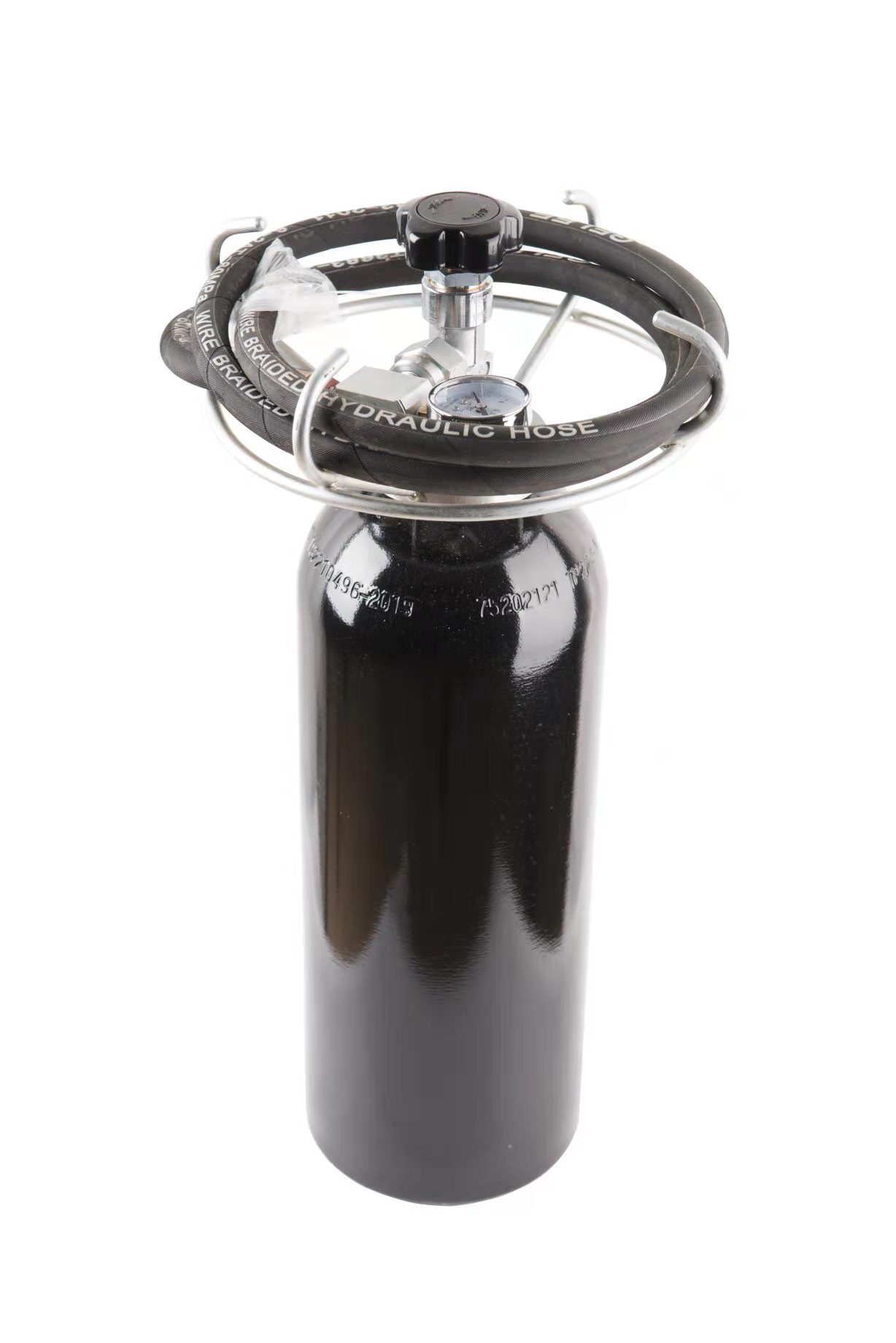

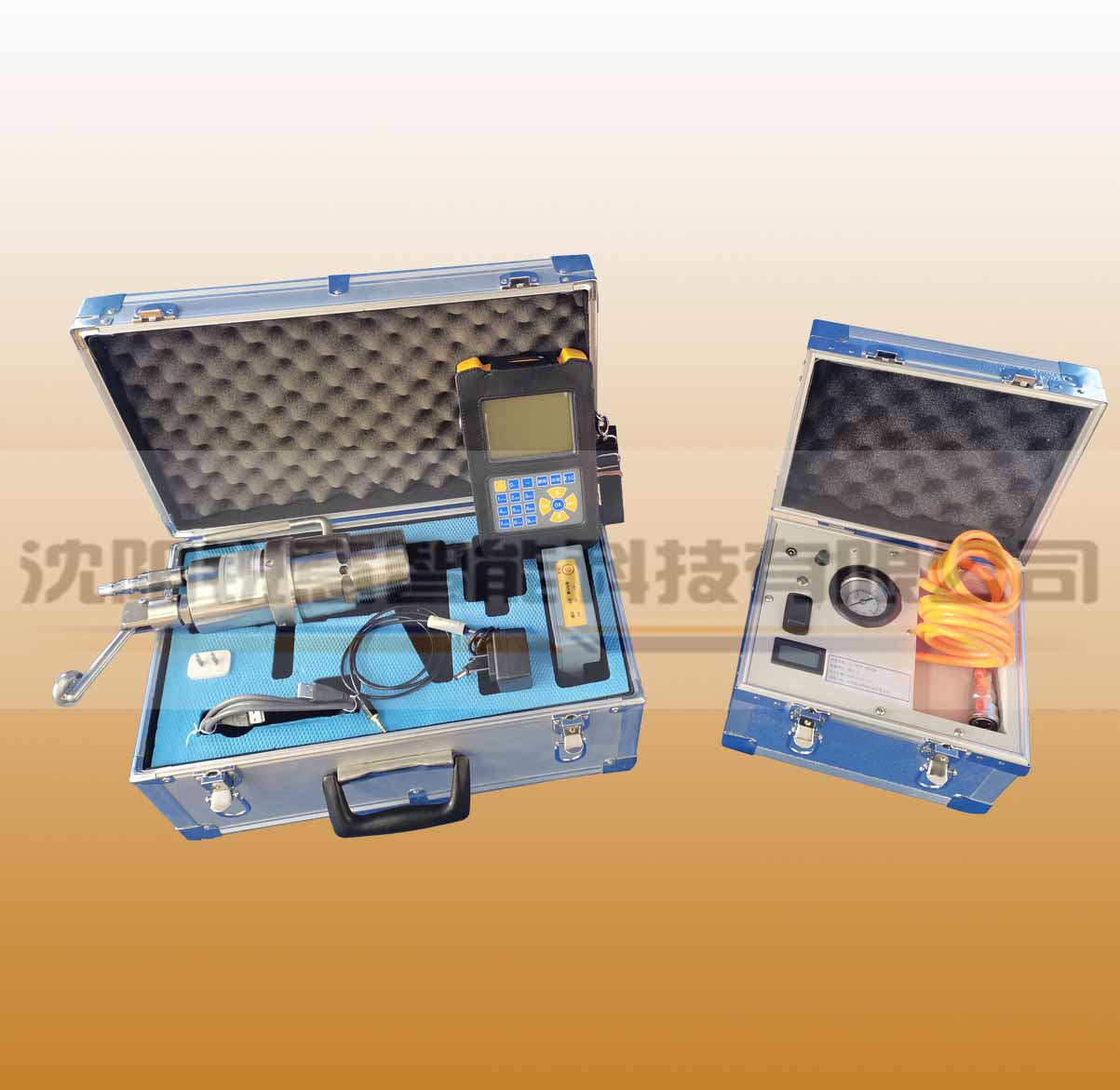

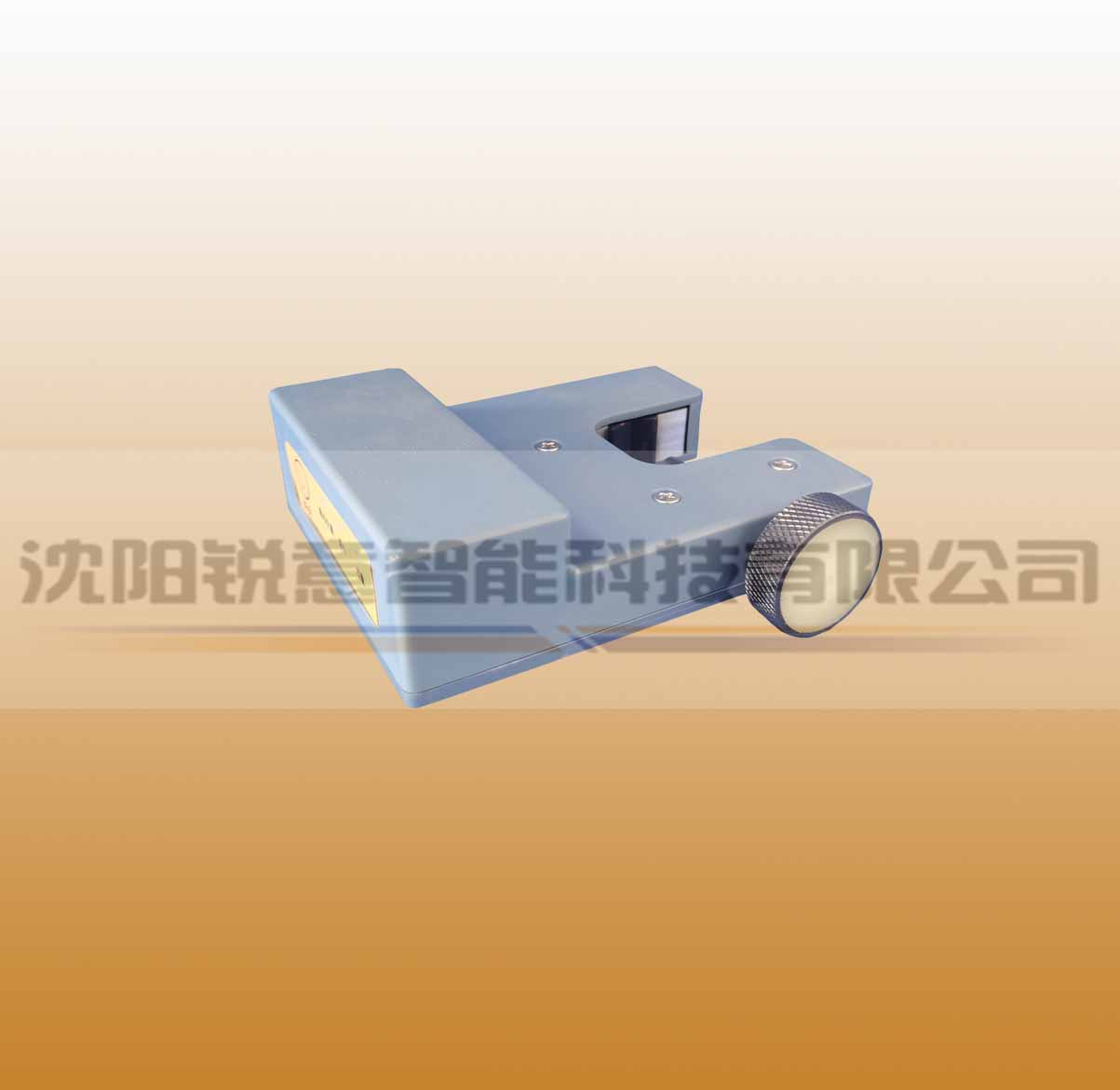

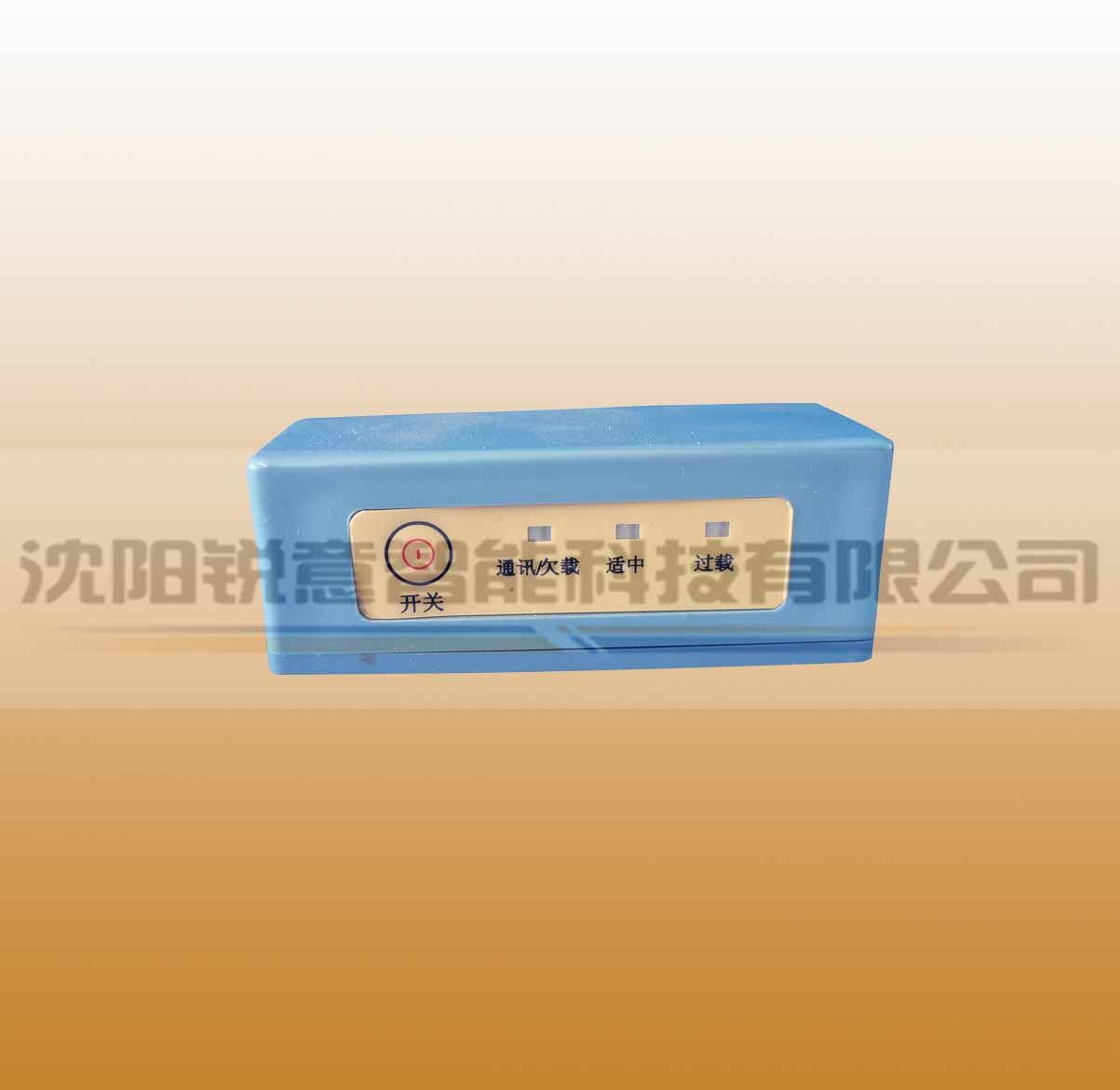

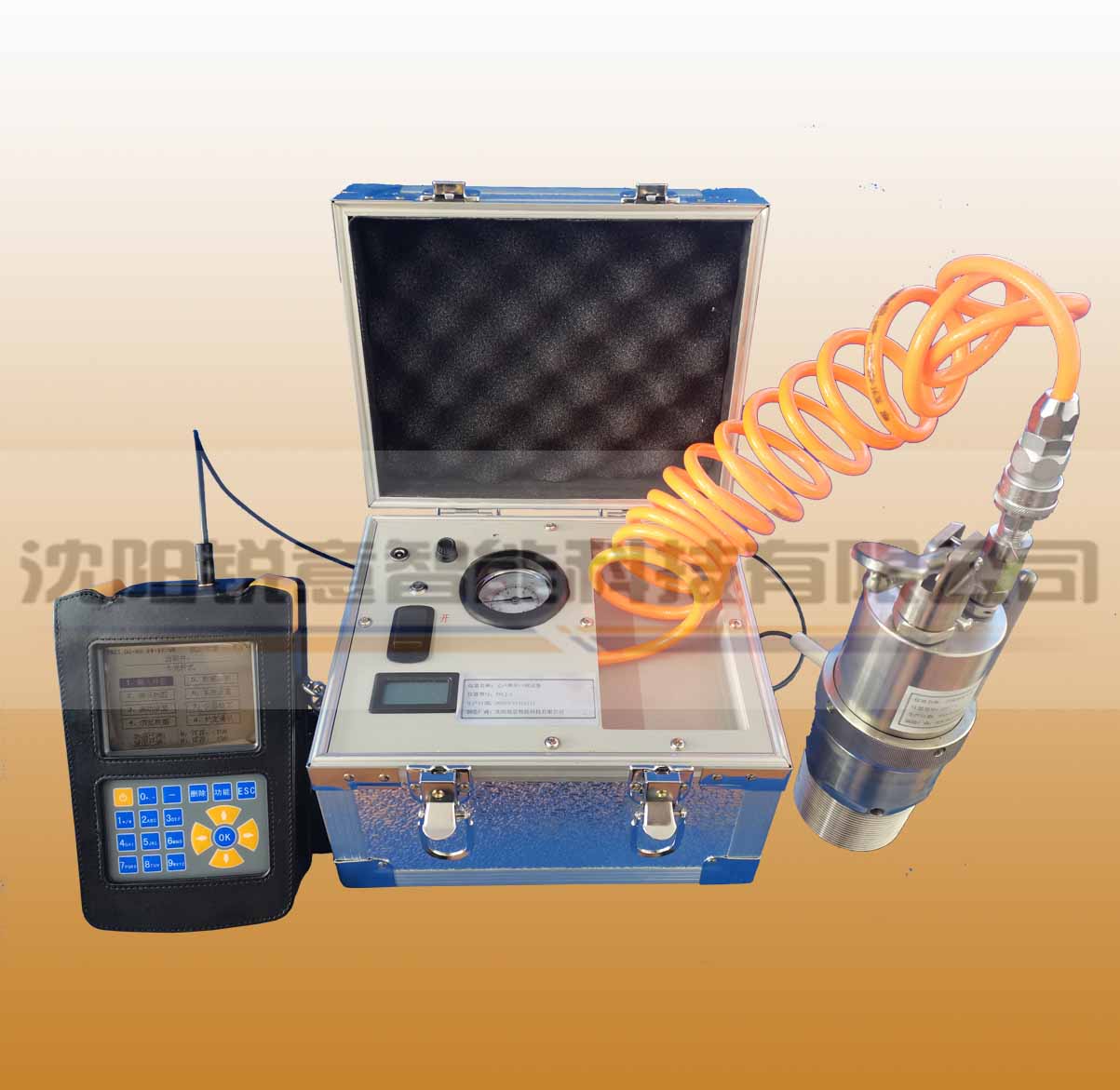

- 產品描述：功圖液面綜合測試儀是用來測試抽油機井示功圖、液面、套壓的精密測試儀器。該產品是本公司結合多年的油田設備開發經驗，采用尖端科技精心研制而成的，其外觀依據人體工程學設計，操作方便，在國內外同類產品中一枝獨秀。 功圖液面綜合測試儀附件包括功圖液面綜合測試儀主機（I型/II型）、無聲彈井口測試器、聲脈沖發生器（或氮氣瓶）、卡光桿功圖傳感器（I型/II型）、拉線式功圖傳感器及無線式功圖傳感器。
-
主機參數：
供電：鋰電池
使用環境：溫度：-20℃~85℃，濕度：小于95%RH（不結露）
主機重量：250克
液晶屏：寬溫，3.5寸，陽光下可視
整機重量：小于8公斤（含儀器箱）
數據容量：功圖不小于1000井次，液面不小于1000井次（WIFI方式可以無限保存）
數據導出方式：WIFI/有線/GPRS
續航能力：連續使用時間不少于50小時
液面測試：
耐壓范圍：10MPa
液面測試范圍：10~5000米，誤差：±10米
套壓測試范圍：0~10MPa(選配)，誤差：±5‰ F·S
脈沖發生器供電：直流14.4V ±5%，鋰離子電池，續航能力：不小于300井次
最大反向耐壓：5MPa
井口發生器螺紋規格：TBG 2 7/8 TBG 2 3/8
井口發生器材質：不銹鋼
光桿功圖測試：
載荷測量范圍：0~200KN,誤差：±1％F·S
位移測量范圍：0~8米，誤差:±1％F·S
無線通訊頻率：2.4GHZ
無線通訊距離：不小于100米
供電：鋰電池
續航：不小于500井次
沖次測量范圍：1~13次/分鐘
